Svařované kruhové KF (NW) příruby (304L SS)

KF (NW) příruba se používá pro průchozí nebo spojovací vakuové potrubí a pro jednoduché HV komorové porty.
KF příruby mají sexless design - vyrobeny z nerezové oceli 304L, hliníku nebo mosazi. Příruby z nerezové oceli se používají v prostředí nepříznivých teplot a korozivních podmínkách, zatímco hliníkové nebo mosazné doplňky se používají v obecnějších podmínkách. Těsněním je pryžový / elastomerový o-kroužek, který je namontován uvnitř centrovacího kroužku, který zarovná přírubu a drží o-kroužek v pozici. Každá příruba má zkosený zadní povrch a je spojena obvodovou svorkou, utaženou křídlovou maticí, šroubovou maticí nebo přes středovou páku.


KF příruby jsou omezeny (vlastnostmi o-kroužku) pro aplikace s teplotami mezi ~0° C a 120–180° C, a tlaky z atmosféry po ~10-8 torr nebo mbar.

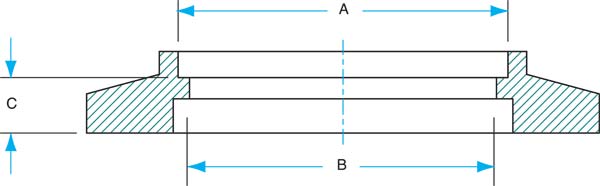

Velikost příruby Rozměr A Rozměr B Rozměr C Nominální Tuba O.D. Váha
kg
KF16 19.3 15.9 4.3 19.1 0.11
KF25 25.7 23.8 4.3 25.4 0.11
KF40 38.4 36.5 4.3 38.1 0.11
KF50 51.1 49.2 4.3 50.8 0.11
