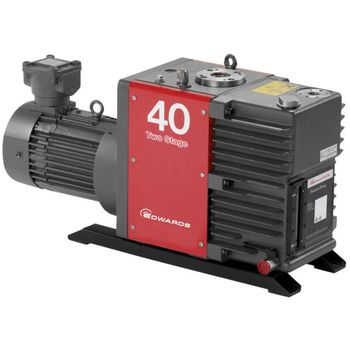

E2M40T4

Vývěvy E2M40 jsou dvoustupňové, olejové rotační vývěvy. Jsou známé díky jejich vysoké hodnotě konečného vakua, rychlé čerpací rychlosti, tichému provozu a schopnosti manipulace s vodní párou. Tyto rotační vývěvy s přímým pohonem jsou v podstatě kompaktní a bez vibrací a s jejich krytem ventilátoru a spojovacím krytem nabízejí vynikající provozní ochranu.

Charakteristika

  • Vývěvy E2M jsou dvoustupňové rotační olejové vývěvy s kluznou lamelou.
  • Konstrukčně řešeny pro spolehlivý, dlouhodobý provoz v laboratorní i průmyslovém prostředí.
  • Kontrola gas ballast při manipulaci s vysokým zatížením vodní páry.
  • Přímý pohon obstarává prostřednictvím pružné spojky třífázový čtyřpólový motor.
  • Vývěvy jsou volně stojící a připevněné na ocelových běžcích.
  • Mazání je zajištěno olejovým čerpadlem kluzné lamely.
  • Snadná výměna olejových filtrů, s měrkou stavu olejového filtru na větších modelech.
  • Centrální vstupní port umožňuje snadnou montáž mechanické booster vývěvy, pokud je požadováno.
  • Snadná údržba, s vhodnou servisní sadou a mezinárodní zákaznickou podporou.
  • Velká škála příslušenství, odpovídající Vašim požadavkům.
  • Vývěvy a příslušenství mohou být dodány jako jednotlivé komponenty nebo jako plně systematizované, továrně-testované kombinace.

Oblasti použití

  • Vakuové metalurgické procesy
  • Technologie nanášení tenkých vrstev
  • Farmaceutické sublimační sušení
  • Vakuové sušení a destilace v chemickém průmyslu
  • Zazpětňovací vývěva pro aplikace vysokého vakua
  • Polovodičový průmysl
  • Výroba svítidel
  • Chladící a klimatizační systémy evakuace, sušení a backfilling
Technická data
Maximální výkon
50 Hz napájení 42.5 m3h-1 / 25 ft3min-1
60 Hz napájení 50.5 m3h-1 / 29.7 ft3min-1
Maximální rychlost čerpání (Pneurop)
50 Hz napájení 37 m3h-1 / 21.8 ft3min-1
60 Hz napájení 44 m3h-1 / 25.9 ft3min-1
Počet jednotek 2
Maximální podtlak
bez připouštění plynu (celkový tlak) 1 x 10-3 mbar / 7.7 x 10-4 Torr
s plným připouštěním plynu (dílčí tlak) 5 x 10-3 mbar / 3.8 x 10-3 Torr
Maximální podtlak s Fomblin®
bez připouštění plynu (celkový tlak) 1 x 10-2 mbar
Vstupní přípojka vývěvy ISO40
Výstupní přípojka vývěvy příruba 25 mm, vhodná pro spoje NW25
Maximální přípustný výstupní tlak 0.5 bar gauge
Maximální tlak vodní páry 7 mbar / 5.3 Torr
Maximální rychlost čerpání vodní páry 0.2 kg h-1 / 0.4 lb h-1
Váha 81.5 kg / 178 lb
Ochrana krytí (podle IEC 34-5:1981) IP55
Výkon motoru při 50 Hz 1.1 kW / 1.5 hp
Výkon motoru při 60 Hz 1.5 kW / 2 hp
Standardní úroveň oleje
maximum 4 l
minimum 2.2 l
Úroveň PFPE
maximum 4 l
minimum 2.2 l
Doporučený olej Ultragrade 70
Úroveň hluku 65 dB (A)
