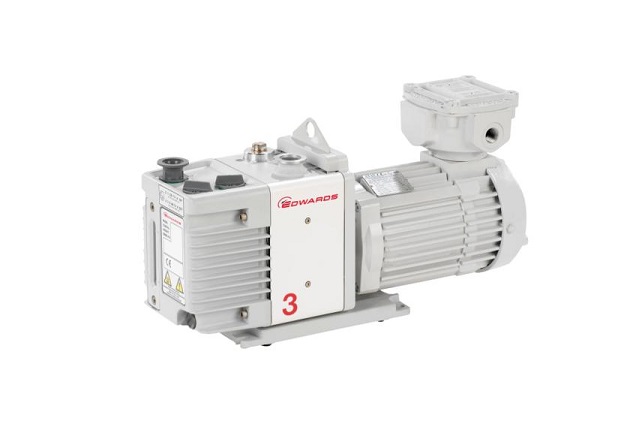

RV3 PFPE - RV Dvoustupňové vývěvy
Vývěvy RV jsou dvoustupňové olejové rotační vývěvy s kluznými lamelami. Jsou standardně používány pro vědecké primární čerpací aplikace. Vývěvy RV jsou vyjimečně schopné poskytovat vysokou nebo nízkou propustnost s vysokým konečným vakuem. To, v kombinaci s ultra-nízkou úrovni hluku, z nich dělá ideální pro širokou škálu aplikací, včetně GCMS a dalších malých bench top typu aplikací.

RV vývěvy s náplní PFPE jsou dodávány s náplní polyperfluorpolyetherového oleje pro mechanické vývěvy Edwards (např. Fomblin YVAC 06/6 či Krytox 1506).

Charakteristika

  • Úroveň hluku 48 dB(A) a minimalizované rušivé frekvence.
  • Duální mód. Vhodné pro aplikace vysokého vakua a vyššího proudu čerpaných plynů.
  • Snadné použití gas ballastu.
  • Vysoce účinný vstupní ventil pro ochranu systému.
  • Vysoký točivý moment, duální napětí / duální frekvence motoru, elektronické startovací relé.
  • Efektivní vysoký tlak mazání.
  • Hladinu a stav oleje v olejové skříni je možné kontrolovat prostřednictvím průhledného ukazatele.

Aplikace

  • Analytické nástroje
  • Odstředivky, velmi vysoké otáčky
  • Povlakování
  • Odplynění / léčba - olej, epoxidová pryskyřice
  • Destilace / extrakce / filtrace
  • Sublimační sušení
  • Pece
  • Naplňování plynových láhví / vyprazdňování
  • Gelové sušení
  • Zazpětňovací vývěva turbomolekulárních vývěv
  • Vakuová destilace a sušení
  • Výzkum a vývoj
  • Detekce netěsností, helium
  • Rotační, odstředivé výparníky
  • SEM
  • SEM/FIB
Technická data
Maximální výkon
50 Hz napájení 3.7 m3h-1 / 2.2 ft3min-1
60 Hz napájení 4.5 m3h-1 / 2.6 ft3min-1
Maximální otáčky čerpání (Pneurop 6602)
50 Hz napájení 3.3 m3h-1 / 2 ft3min-1
60 Hz napájení 3.9 m3h-1 / 2.3 ft3min-1
Konečný celkový tlak 2.0 x 10-3 mbar / 1.5 x 10-3 Torr
Konečný celkový tlak poloha I 3.0 x 10-2 mbar / 2.3 x 10-2 Torr
Konečný celkový tlak poloha II 1.2 x 10-1 mbar / 9.1 x 10-2 Torr
Konečný celkový tlak s Fomblin® 2 x 10-2 mbar / 1.5 x 10-2 Torr
Maximální vstupní tlak vodních výparů 80 mbar / 60 Torr
Maximální čerpací rychlost vodních par - poloha I 60 gh-1
Maximální čerpací rychlost vodních par - poloha II 220 gh-1
Maximální přípustný výstupní tlak 0.2 bar gauge / 3 psig
Maximální přípustný vstupní tlak a vstupní tlak balastního plynu 0.5 bar gauge / 7 psig
Výkon motoru 50/60Hz 450 / 550W
Napájecí zdroj 1-ph IEC EN60320 C13
Rychlost motoru
50 Hz
60 Hz
1500 ot. min-1
1800 ot. min-1
Váha (bez oleje) 25 kg / 55 lb
Kapacita oleje min / max 0,42 / 0,7 litrů
Doporučený olej Ultragrade 19
Vstupní port vývěvy NW25
Výstupní port vývěvy NW25
Úroveň hluku 48 dB(A) @ 50 Hz
Rozsah teploty okolí (provoz) 12 – 40 °C

Poloha "0" - zavřeno

Poloha "1" - nízký průtok

Poloha "2" - vysoký průtok
