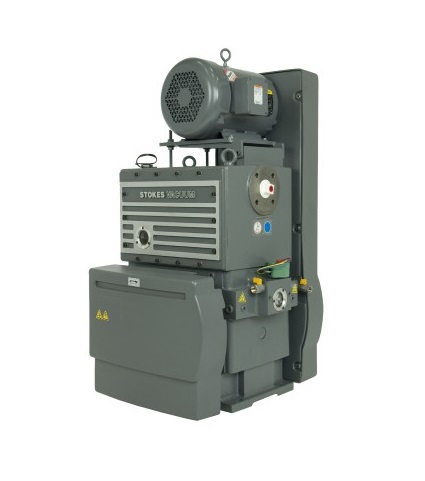

Stokes Microvac 212J
Activair.cz > Produkty > Vývěvy a vakuové stanice > Rotační olejové vývěvy > Dvoustupňové vývěvy > Stokes Microvac > Stokes Microvac 212J
Rotační pístové vývěvy Stokes Microvac určují standard pro výkon a spolehlivost, jako průmyslově účinnější, prostorově úsporné konstrukce. Rotační pístové vývěvy Stokes Microvac byly vylepšeny, modernizovaný a upraveny tak, aby byly ještě lépe spolehlivěji a výkonnostněji kombinovány s minimální údržbou a procesními prostoji.
Charakteristika
- Robustní odlitek a tvárná železná konstrukce poskytuje osvědčené robustně spolehlivé fungování.
- Nízký provoz (500 rpm), pro co nejdelší životní cyklus vývěvy.
- Účinná konstrukce poskytuje maximální dobu provozuschopnosti s minimálním množsvím pohyblivých částí, nízkou rotační rychlostí a velkou vůlí.
- Nízké konečné uzavření s tlaky až < 2.5 x 10-2 Torr.
- Nové provedení sady ventilů prakticky eliminuje údržbu ventilů a hlučnost.
- Prostorově úsporné provedení, které ušetří až 50% z hodnotné podlahové plochy.
- Kompletní a samostatné dodání jednotky připravené k instalaci.
- Automatický systém mazání poskytuje řádný tok oleje do ložisek a těsnících povrchů a zabraňuje zpětnému toku do systému.
- Řízené vyvažování snižuje vibrace prakticky na minimum.
- Standardně gas balast
Oblasti použití
- Automobilový průmysl
- Chemické procesy
- Obecné aplikace
- Detekce netěsností
- Metalurgie
- Zpracování plastů
- Farmacie
- Vakuové povlakování
- Vakuové tavení
| Technická data | |
| Maximální výkon | 255 m3h-1 / 150 ft3min-1 |
| Rychlost čerpání | 234 m3h-1 / 138 ft3min-1 |
| Maximální podtlak | |
| bez gas ballast | <3.3x10-2 mbar / <2.5x10-2 Torr |
| s gas ballast | <2.6x10-2 mbar / <2x10-2 Torr |
| 50Hz výkon motoru | 5.5 kW IEC (CE variant) |
| 60Hz výkon motoru | 7.5 hp TEFC |
| Rychlost motoru | 1800 rpm |
| Vstupní připojení | 3 inch ASA/ANSI příruba |
| Výstupní připojení | 2 inch ASA/ANSI příruba nebo 2 inch NPT |
| Vodní vstupní / výstupní připojení | ½ inch NPT |
| Doporučený tok chlazení @ 85°C / 30°F | 5.7 lmin-1 / 1.5 galmin-1 |
| Čerpací rychlost vodních par | 5 kg h-1 / 11 lb h-1 |
| Kapacita oleje | 15 l / 4 gal |
| Doporučený olej | V lube F |
| Úroveň hluku | <77 dB(A) |
| Váha | 431 kg / 950 lbs |
- 212-J/ 412-J Microvac® Pumps Instruction Manual (pdf, 1329KB)
